Межэтажное перекрытие в деревянном доме: устройство, пирог и ошибки монтажа

Заметный прогиб пола или слышимость каждого шага со второго этажа не обязательно означают, что в перекрытии «мало утеплителя». Межэтажная конструкция одновременно воспринимает нагрузку, связывает части дома и разделяет помещения по звуку. Поэтому балка, настил, заполнение между балками и напольное покрытие работают как единая система.

Главная ошибка при устройстве такого перекрытия — собирать универсальный «пирог» без учета пролета и назначения помещений. Между двумя отапливаемыми этажами условия отличаются от перекрытия над холодным подпольем или под неотапливаемым чердаком, а требования к полу спальни не совпадают с узлом под санузлом.

Из чего состоит межэтажное перекрытие

Несущую работу выполняют балки и связанные с ними элементы опирания. Настил распределяет нагрузку и формирует основание пола, потолочная часть закрывает конструкцию снизу, а заполнение между балками используют прежде всего для акустической задачи. Дополнительные упругие слои могут снижать передачу вибрации от пола к несущему каркасу.

В деревянных домах применяют балки из цельной древесины, клеёного бруса и инженерные деревянные элементы. Само название материала ещё не определяет допустимый пролёт: результат зависит от сечения, шага, сорта и характеристик древесины, расчётной нагрузки и того, как элемент опирается на несущие стены.

Поэтому выражение «пирог перекрытия» удобно только как описание последовательности слоёв. Оно не означает, что одинаковая комбинация материалов подходит любому деревянному дому.

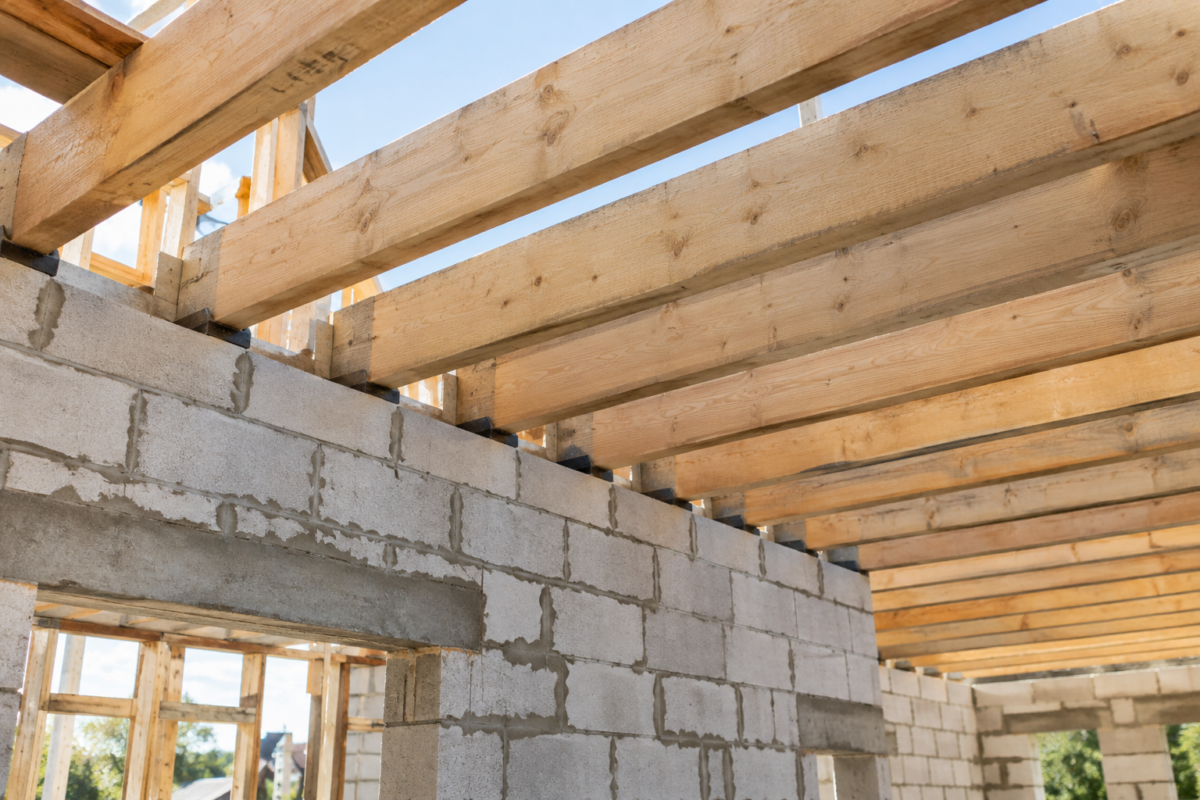

Как подбирают балки и шаг перекрытия

Сечение балки нельзя надёжно определить одной таблицей по длине пролёта. На расчёт одновременно влияют расстояние между опорами, шаг балок, собственный вес пола и потолка, временная нагрузка от эксплуатации, перегородки, тяжёлое оборудование и конструкция узлов опирания.

Для жилых комнат нормативная равномерно распределённая кратковременная нагрузка по СП 20.13330.2016 составляет 1,5 кПа, то есть примерно 150 кгс/м². Это не полная нагрузка на перекрытие: собственный вес балок, настила, отделки и другие постоянные воздействия учитываются отдельно.

В проектах домов из бруса параметры перекрытия должны быть увязаны с расположением несущих стен ещё до строительства. Если сначала изменить планировку, добавить тяжёлую перегородку или убрать опору, а балки оставить прежними, расчётная схема уже будет другой.

Деревянные элементы рассчитывают с учётом СП 64.13330.2017. Поэтому переносить сечение балок из чужого проекта только потому, что ширина комнаты похожа, нельзя: даже при одинаковом пролёте могут отличаться шаг, материал, нагрузка и схема опирания.

Почему межэтажное перекрытие передает шум

Шум между этажами распространяется двумя принципиально разными путями. Разговор, телевизор и музыка относятся преимущественно к воздушному шуму. Шаги, удары и передвижение мебели возбуждают саму конструкцию, поэтому вибрация проходит через настил, балки и жёсткие соединения.

Заполнение пространства волокнистым материалом помогает уменьшить воздушную передачу, но не превращает перекрытие в полноценную звукоизоляционную систему. Если чистовой пол жёстко связан с балками, удар от шага всё равно передаётся на несущие элементы и потолок нижнего помещения.

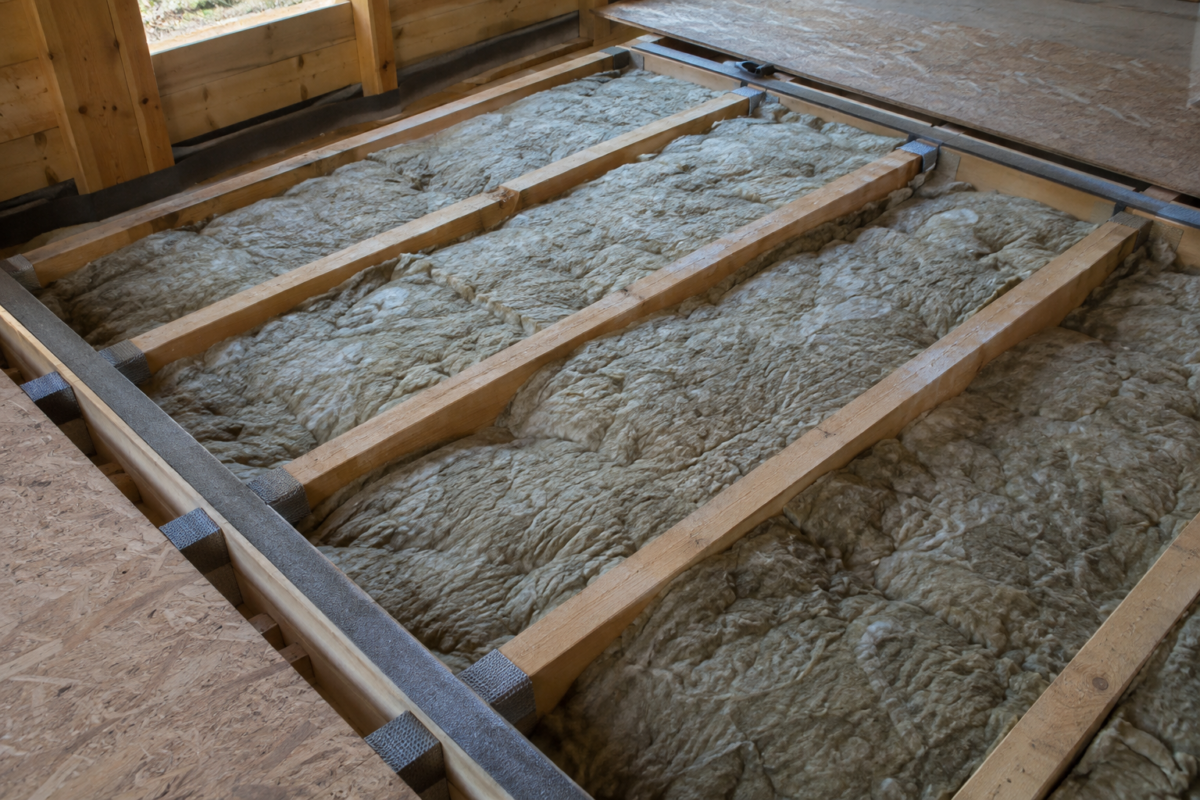

Почему одной минеральной ваты недостаточно

Акустический результат определяет не отдельная плита, а сочетание массы, заполнения и развязки. Для воздушного шума важны отсутствие крупных пустот и достаточное звукопоглощение внутри конструкции; для ударного — уменьшение жёстких путей передачи вибрации.

В зависимости от выбранной схемы применяют упругие прокладки, акустические подложки или конструкции плавающего пола. Эти материалы работают только в составе правильно собранного узла. Если оставить жёсткий крепёж в обход развязывающего слоя, часть ожидаемого эффекта потеряется.

Для каркасного дома вопрос особенно заметен, потому что лёгкие деревянные конструкции чувствительнее к вибрации, чем массивные железобетонные перекрытия. Это не означает, что деревянное перекрытие обязательно будет шумным, но акустическую схему нужно продумывать до чистовой отделки.

Нужна ли пароизоляция между этажами

Пароизоляцию нельзя автоматически укладывать по одной и той же схеме во всех деревянных перекрытиях. Сначала определяют, какие помещения находятся сверху и снизу и существует ли между ними существенная разница температуры и влажности.

Между двумя постоянно отапливаемыми жилыми этажами температурный перепад обычно невелик. Поэтому схема, применяемая под холодным чердаком, не должна механически переноситься в межэтажную конструкцию. Необходимость пароограничивающего слоя определяется составом пола и потолка, влажностным режимом и свойствами остальных материалов.

Если сверху санузел

Ванная или душевая на втором этаже создаёт другую задачу. Здесь в первую очередь защищают перекрытие от прямого попадания воды через пол, примыкания, трапы и инженерные проходки. Эту функцию выполняет система гидроизоляции, а не слой мягкого утеплителя между балками.

Трубы и проходки не должны превращаться в пути для протечки внутрь перекрытия. После закрытия пола небольшая ошибка возле канализационного выпуска или водопровода может долго оставаться незаметной и проявиться уже на потолке нижнего этажа.

Если перекрытие граничит с холодной зоной

Когда одна сторона конструкции холодная — например, речь идёт уже не о межэтажном перекрытии, а о потолке под неотапливаемым чердаком, — меняется и теплотехническая задача. В такой конструкции расположение теплоизоляции и пароограничивающего слоя определяют с учётом направления теплового и парового потока.

Поэтому чердачный, цокольный и межэтажный «пироги» не стоит объединять в одну универсальную схему только потому, что во всех случаях между балками находится утеплитель.

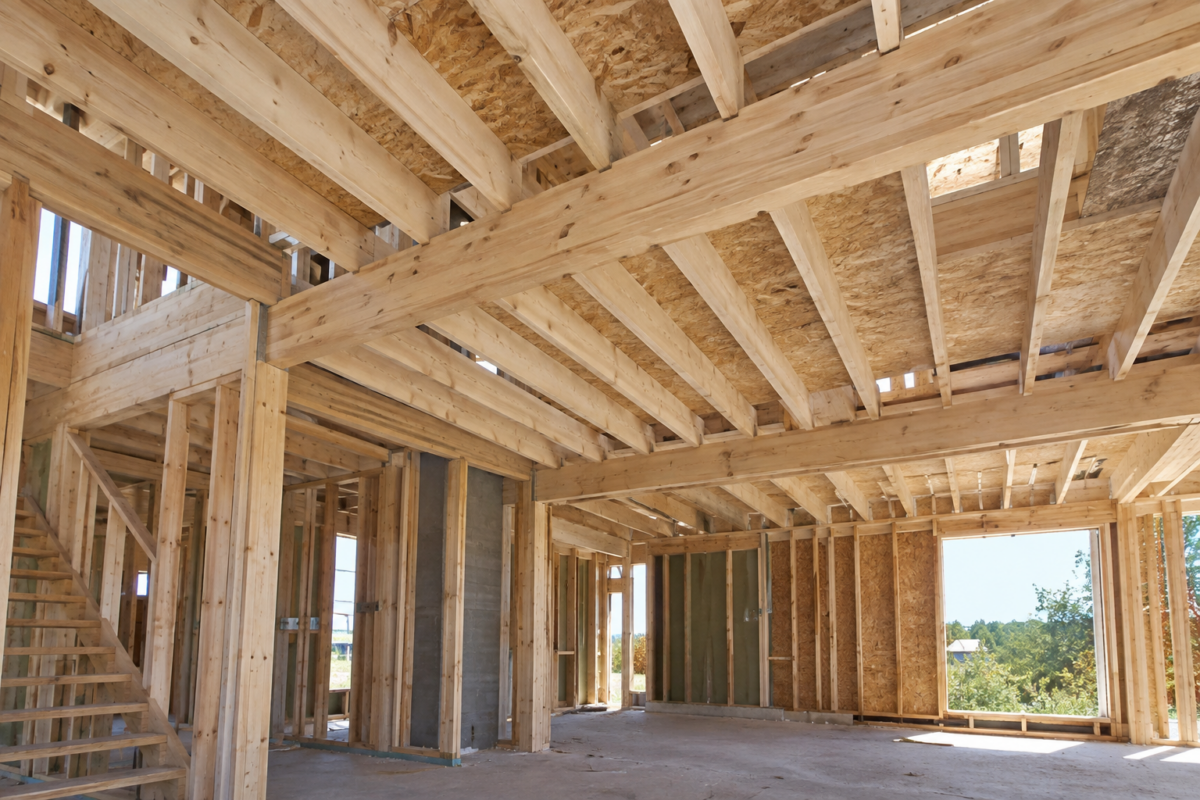

Что проверить до закрытия перекрытия

Самый удобный момент для контроля — когда несущие элементы и соединения ещё открыты. После устройства чистового пола и потолка многие участки становятся недоступными, а проверка сомнительного узла требует локального демонтажа.

Если дом собирается из готового комплекта, параметры балок и узлов всё равно должны соответствовать конкретному проекту. Поэтому в составе домокомплекта деревянного дома имеет смысл проверять не только стеновой материал и стропила, но и элементы перекрытий, их маркировку и проектные места установки.

Прогиб, вибрация и скрип: в чём разница

Прогиб, вибрация и скрип могут проявляться одновременно, но причины у них разные. По одному симптому нельзя уверенно решить, что перекрытию требуется усиление.

Прогиб

Заметное изменение геометрии может быть связано с недостаточной жёсткостью элемента, увеличившейся нагрузкой или изменением опирания. Особенно важно не только абсолютное значение, но и динамика: если пол продолжает изменять положение, требуется проверить конструкцию, а не маскировать результат новым покрытием.

Вибрация

Пол может сохранять прочность, но быть неприятно зыбким при ходьбе. Такая ситуация связана с динамической жёсткостью всей системы: пролётом, шагом балок, настилом, связями между элементами и конструкцией пола.

Скрип

Скрип чаще возникает в местах взаимного перемещения деталей — настила, лаг, крепежа или чистового покрытия. Он не доказывает повреждение несущей балки, хотя сочетание скрипа с выраженным прогибом, трещинами отделки или изменением геометрии уже требует более внимательной проверки.

Когда требуется обследование перекрытия

Проверка особенно важна, если симптомы появились не сразу после строительства, а усиливаются со временем. Причиной может быть не только первоначальный расчёт: на работу перекрытия влияют поздние перепланировки, тяжёлые перегородки, изменение отделки и повреждения древесины в скрытых участках.

Обратить внимание стоит на нарастающий прогиб, заметную вибрацию при обычной ходьбе, появившиеся трещины на потолке или в сопряжении перегородок, изменение уровня пола и следы длительного намокания. Каждый из этих признаков требует проверки причины, а не автоматически полной замены конструкции.

После обследования решения могут быть разными: ремонт настила, устранение протечки, изменение конструкции пола, усиление отдельного элемента или более серьёзное вмешательство в несущую схему. Выбирать способ ремонта только по внешнему симптому нельзя.

Какие документы учитывают при расчёте

Нагрузки на межэтажное перекрытие определяют с учётом СП 20.13330.2016 «Нагрузки и воздействия», а деревянные несущие элементы рассчитывают по СП 64.13330.2017 «Деревянные конструкции» в актуальных редакциях.

Нормативные значения не являются готовым набором размеров для балки. Они задают исходные требования к расчёту, после которого определяют сечение элементов, шаг, узлы опирания и допустимые деформации конкретного перекрытия.

Вывод

Надёжное межэтажное перекрытие нельзя свести к формуле «балки плюс утеплитель». Его работа зависит от несущей схемы, настила, акустической развязки, назначения соседних помещений и качества скрытых узлов.

Большинство проблем проще предупредить до чистовой отделки: проверить балки и опирание, согласовать инженерные проходки, продумать защиту мокрых зон и только после этого закрывать конструкцию. Если перекрытие уже эксплуатируется, прогиб, вибрацию и скрип оценивают как отдельные признаки и сначала определяют их причину.
